芯片

系统

芯片

Orin Nano Super

Orin Nano Super

Orin NX Super

Orin NX Super

内存

4GB

8GB

8GB

 16GB

CPU

6-core  A78AE

1.7 GHz

6-core  A78AE

1.7 GHz

6-core  A78AE

2.0 GHz

8-core  A78AE

2.0 GHz

 NPU

34 TOPS

67 TOPS

117 TOPS

157 TOPS

操作系统

Ubuntu22.04

I/O 接口

USB

3 x USB3.0 Type-A，
，，1 x USB3.0 Type-C（支持OTG）

扩展接口

2 x CAN，
，，2 x RS232，
，，5 x RS485：：：1x12pin航空头：：：1路RS232
、
、1路RS485
、
、1路CAN
、
、1路24V电源；；；1x28pin车载毗连器：：：1路RS232
、
、4路RS485
、
、1路CAN，
，，带12V供电

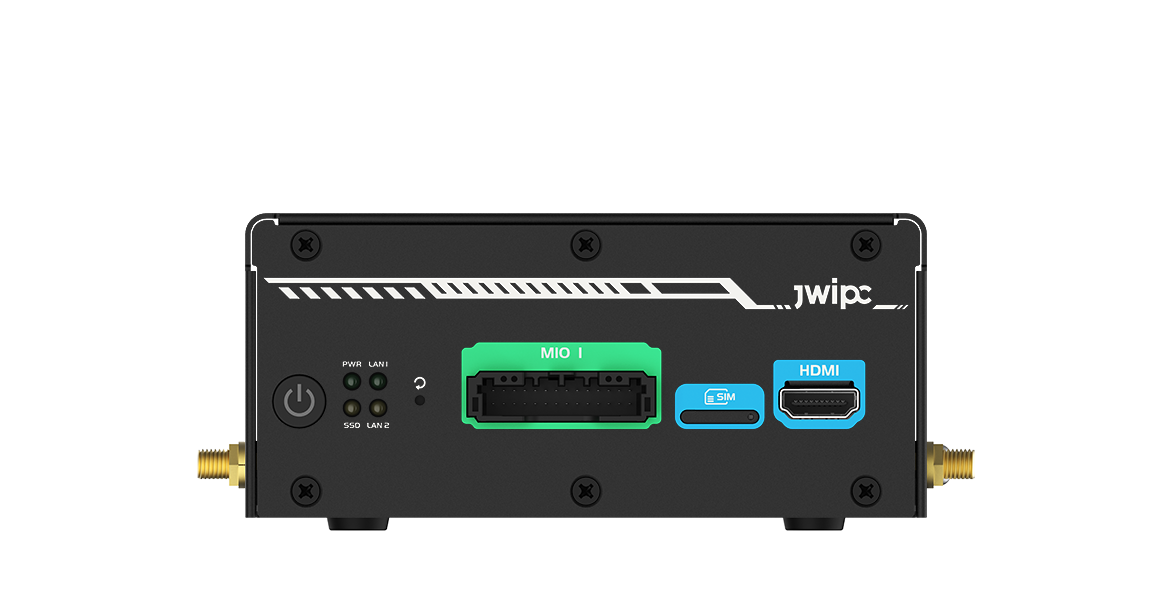

LED

4 x LED（1x电源
、
、1x硬盘指示灯
、
、2x网口指示灯）

按键

1 x 电源键，
，，1 x Recovery键

视频

GPU

NVIDIA Ampere GPU

输出

1 x HDMI2.1, Up to 4096 x 2160 @60Hz

存储

存储装备

1 x 256G SSD (512G/1T)

网络

有线网络

2 x M12航空头，
，，10/100/1000Mbps

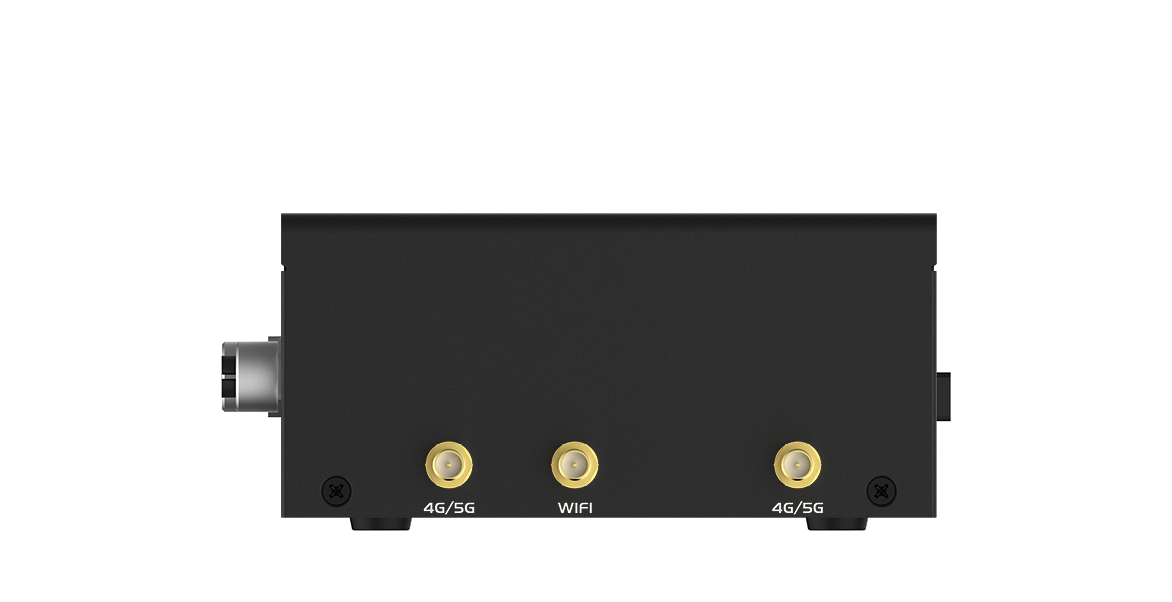

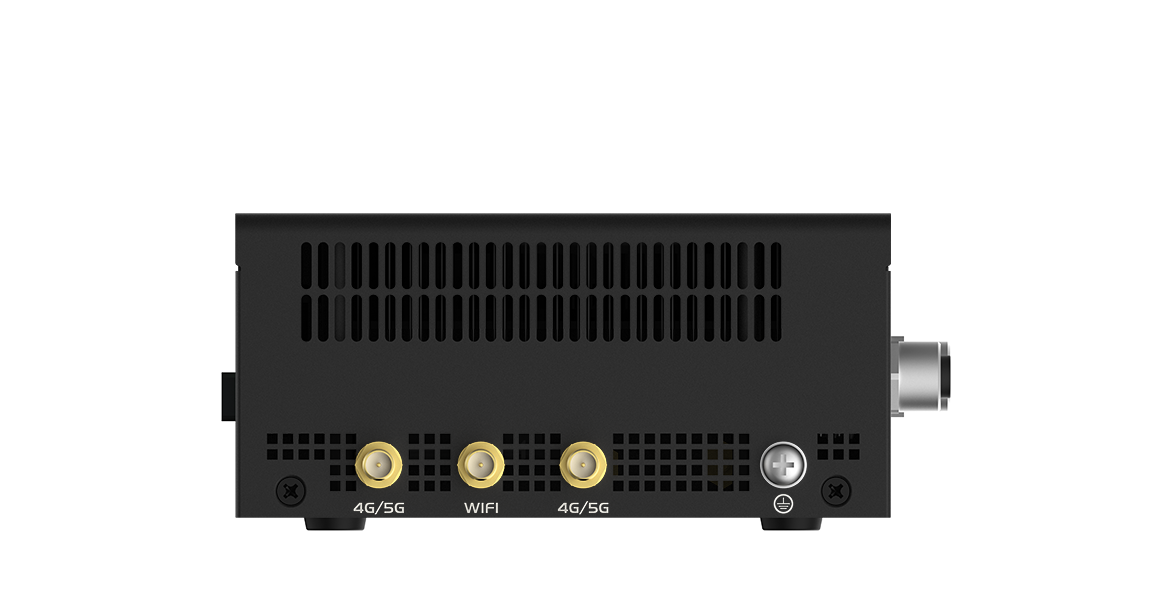

无线网络

1 x WiFi5/6（支持station/AP模式），
，，1 x 4G/5G

电源

电源输入

9~36V DC IN

其他

系统支持

Ubuntu22.04 (Jetpack6.2)

看门狗

255级可编程秒/分

TPM

TPM 2.0

Debug

1 x TLL

装置方式

装置

标准桌面式装置
、
、壁挂装置

事情情形

事情温度

-25~60℃ (-13~140 °F) w/ 0.7m/s airflow

存储温度

-40~85℃ (-40~185 °F)

湿度

10%~90% 无凝聚

抗攻击性能

使用SSD固态盘：：：事情状态，
，，15G@11ms半正弦波

抗震惊性能

使用SSD固态盘：：：事情状态，
，，2Grms@5~500Hz, IEC 60068-2-64

尺寸

长宽高

130（长）*125（宽）*50（高）mm

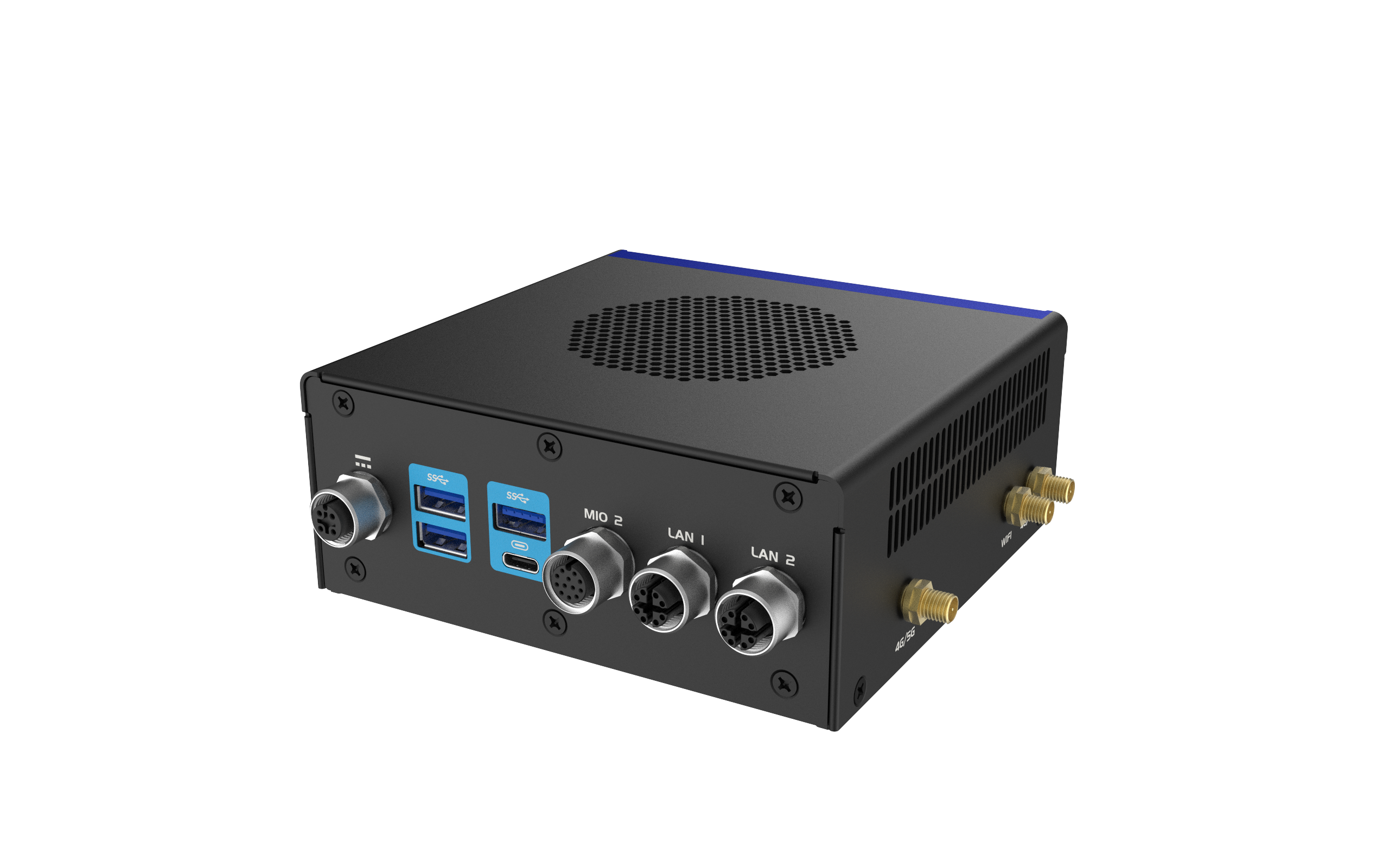

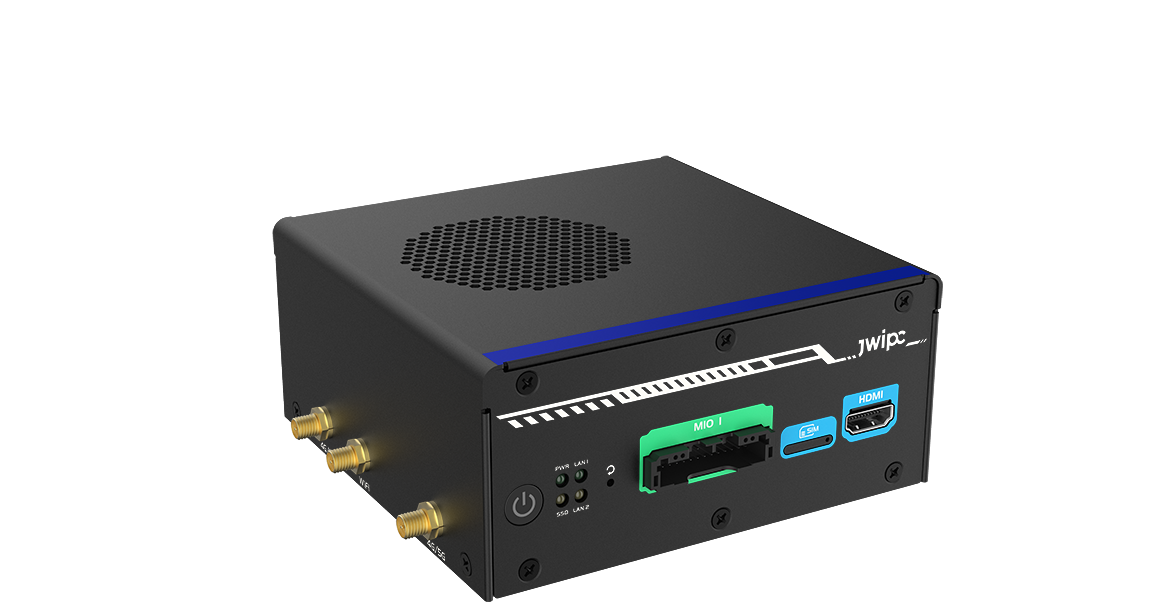

智擎 EII-6101-A

Orin Nano 4G

6 cores

4G

/

25W

-25~80℃

34 TOPS

智擎 EII-6101-B

Orin Nano 8G

6 cores

8G

/

25W

-25~80℃

67 TOPS

智擎 EII-6101-C

Orin NX 8G

6 cores

8G

1x DLA v2

40W

-25~80℃

117 TOPS

智擎 EII-6101-D

Orin NX 16G

8 cores

16G

2x DLA v2

40W

-25~80℃

157 TOPS

电源适配器

Adapters, 90W,AC100~240V,24V,M8 4pin航空头
